JVM之Java虚拟机内存结构

概述

Java虚拟机内存结构，也叫运行时数据区，根据《Java 虚拟机规范》，Java 虚拟机的内存结构可以分为公有和私有两部分。公有指的是所有线程都共享的部分，指的是 Java 堆、方法区、常量池。私有指的是每个线程的私有数据，包括：PC寄存器、Java 虚拟机栈、本地方法栈。

1.公有部分：Java堆、方法区、常量池

在 Java 虚拟机中，线程共享部分包括 Java 堆、方法区及常量池。

Java堆

Java 堆专门用于 Java 实例对象的内存分配，几乎所有实例对象都在会这里进行内存的分配。

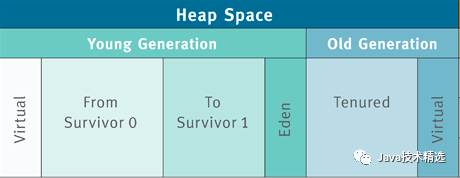

Java 堆根据对象存活时间的不同，Java 堆还被分为年轻代、老年代两个区域，年轻代还被进一步划分为 Eden 区、From Survivor 0、To Survivor 1 区。如下图所示。

当有对象需要分配时，一个对象永远优先被分配在年轻代的 Eden 区，等到 Eden 区域内存不够时，Java 虚拟机会启动垃圾回收。此时 Eden 区中没有被引用的对象的内存就会被回收，而一些存活时间较长的对象则会进入到老年代。在 JVM 中有一个名为 -XX:MaxTenuringThreshold 的参数专门用来设置晋升到老年代所需要经历的 GC 次数，即在年轻代的对象经过了指定次数的 GC 后，将在下次 GC 时进入老年代。

这里让我们思考一个问题：为什么 Java 堆要进行这样一个区域划分呢？

根据我们的经验，虚拟机中的对象必然有存活时间长的对象，也有存活时间短的对象，这是一个普遍存在的正态分布规律。如果我们将其混在一起，那么因为存活时间短的对象有很多，那么势必导致较为频繁的垃圾回收。而垃圾回收时不得不对所有内存都进行扫描，但其实有一部分对象，它们存活时间很长，对他们进行扫描完全是浪费时间。因此为了提高垃圾回收效率，分区就理所当然了。

另外一个值得我们思考的问题是：为什么默认的虚拟机配置，Eden：from ：to = 8:1:1 呢？

其实这是 IBM 公司根据大量统计得出的结果。根据 IBM 公司对对象存活时间的统计，他们发现 80% 的对象存活时间都很短。于是他们将 Eden 区设置为年轻代的 80%，这样可以减少内存空间的浪费，提高内存空间利用率。

方法区

在jvm启动时会加载class文件，把每个类的结构信息放到方法区，方法区指的是存储 Java 类字节码数据的一块区域，它存储了每一个类的结构信息，例如运行时常量池、字段和方法数据、构造方法等。运行时常量池属于方法区的一部分。方法区在不同版本的虚拟机有不同的表现形式，例如在 1.7 版本的 HotSpot 虚拟机中，方法区被称为永久代（Permanent Space），而在 JDK 1.8 中则被称之为 元空间（MetaSpace），并且为了减少OOM发生的可能，元空间使用了直接内存。

2.私有部分

程序计数器

CPU会在多个线程之间进行切换，为了记录每个线程执行的位置。

• 若执行的是java方法，那么计数器记录的就是 虚拟机字节码指令地址。
• 若执行的是 native 方法，那么计数器保存的值是 空（undefined）。

程序计数器是唯一一个不会发生OOM的区域

Java虚拟机栈

作用：存储Java方法调用的栈帧（Stack Frame），每个方法调用对应一个栈帧。

• 栈帧包含：
  • 局部变量表（方法参数、局部变量）。
  • 操作数栈（用于计算中间结果）。
  • 动态链接（指向方法所属类的符号引用）。
  • 方法返回地址（方法结束后返回的位置）。

特点：

• 线程私有，生命周期与线程相同。
• StackOverflowError：当栈深度超过限制（如无限递归）。
• OutOfMemoryError：若栈可动态扩展但内存不足。

本地方法栈

作用：为JVM调用本地（Native）方法（如C/C++代码）服务。

特点：

• 线程私有。
• 可能抛出与虚拟机栈相同的错误（StackOverflowError/OOM）。
• HotSpot JVM中，本地方法栈与虚拟机栈合并。

3.内存泄露与内存溢出

内存泄漏（Memory Leak）和内存溢出（OOM）是内存管理中的两个核心问题，虽然都与内存相关，但它们的本质原因和表现场景不同。以下是详细对比与解析：

内存泄露

定义

• 内存泄漏：程序在运行过程中，由于代码设计问题或资源管理不当，导致不再使用的对象无法被垃圾回收（GC）释放，从而占用内存空间的现象。
• 本质：对象该回收的没回收。

常见场景

使用了ThreadLocal，在线程执行结束的没有remove，导致对象无法被回收。

影响

• 短期：可能无明显症状，但内存占用逐步增加。
• 长期：累积到一定程度后，可能触发内存溢出（OOM）。

内存溢出

定义

• 内存溢出：程序在申请内存时，没有足够的空间供其使用，导致JVM抛出OutOfMemoryError。
• 本质：内存资源不足（“想要的内存不够用了”）。

常见场景

1. 堆内存溢出（Java Heap Space）
   • 原因：对象数量超过堆容量（如一次性加载超大文件到内存）。
   • 错误信息：java.lang.OutOfMemoryError: Java heap space。
2. 方法区/元空间溢出（Metaspace）
   • 原因：加载过多类（如动态生成类、反射滥用）。
   • 错误信息：java.lang.OutOfMemoryError: Metaspace（Java 8+）。
3. 栈溢出（StackOverflowError）
   • 原因：线程请求的栈深度超过JVM限制（如无限递归）。
   • 错误信息：java.lang.StackOverflowError。
4. 直接内存溢出（Direct Buffer Memory）
   • 原因：频繁使用NIO的ByteBuffer.allocateDirect()分配堆外内存，未及时释放。
   • 错误信息：java.lang.OutOfMemoryError: Direct buffer memory。
5. GC效率低下导致的OOM
   • 原因：垃圾回收器频繁工作，但每次回收的内存极少（如老年代内存不足）。
   • 错误信息：java.lang.OutOfMemoryError: GC Overhead Limit Exceeded。

4.总结

Java 虚拟机的内存结构是学习虚拟机所必须掌握的地方，其中以 Java 堆的内存模型最为重要，因为线上问题很多时候都是 Java 堆出现问题。因此掌握 Java 堆的划分以及常用参数的调整最为关键。
